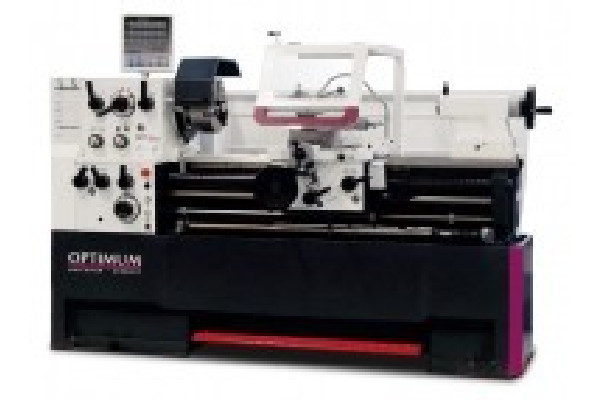

Sústruh Opti turn TH 4620
Masivní, plně vybavené soustruhy s digitálním odměřováním polohy.
Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.
Technická data
Výška hrotu 230 mm
Max. točný průměr nad ložem 465 mm
Max. točný průměr nad suportem 270 mm
Max. točný průměr bez můstku 690 mm
Vzdálenost mezi hroty 2000 mm
Délka můstku 240 mm
Kužel vřetene MK6
Otáčky 25 – 2000 ot/min
Otáčky - provedení Vario 10 – 2500 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 12
Průchod vřetene 58 mm
Upnutí vřetene Camlock DIN ISO 702-2 č. 6
Posuv pinoly 130 mm
Kužel pinoly koníku MK4
Posuv podélný 0,031– 1,7 mm/ot.( 40 )
Posuv příčný 0,014– 0,784 mm/ot.( 40 )
Max. posuv nožového suportu 128 mm
Max. posuv příčného suportu 285 mm
Závit metrický 0,1 –14 mm/ot.( 53 )
Závit palcový 2 –112 záv./1“( 40 )
Závit trapézový 4– 112 D.P.( 50 )
Závit modulový 0,1– 7 M.P.( 34 )
Příkon motoru chladícího čerpadla 100 W
Příkon 5500 W
Elektrické připojení 400 V
Rozměry 3250 × 1245 × 1568 mm
Hmotnost 1945 kg
